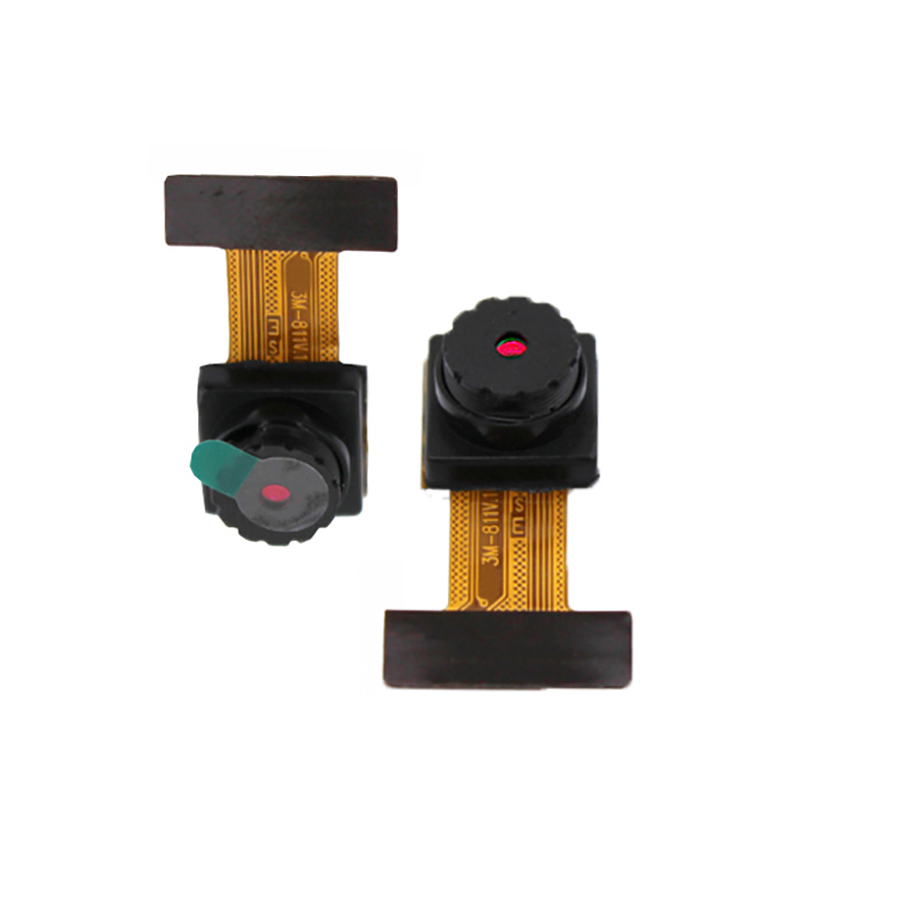

Modul Kamera Micron MT9D111 yaiku sensor gambar CMOS 2 megapiksel 1/3,2 inci kanthi sistem kamera canggih terpadu. Sistem kamera nduweni mikrokontroler (MCU) lan prosesor aliran gambar (IFP) sing canggih kanthi encoder JPEG wektu nyata. Uga kalebu modul I/O tujuan umum sing bisa diprogram (GPIO), sing bisa digunakake kanggo ngontrol fokus otomatis eksternal, zoom optik, utawa rana mekanik.
Mikrokontroler ngatur kabeh komponen sistem kamera lan nyetel parameter operasi tombol kanggo inti sensor kanggo ngoptimalake kualitas data gambar mentah sing mlebu IFP.
Inti sensor kasusun saka array piksel aktif 1668 x 1248 piksel, wektu mable program lan sirkuit kontrol kalebu PLL lan dhukungan lampu kilat eksternal, rantai sinyal analog kanthi koreksi offset otomatis lan gain sing bisa diprogram, lan loro 10-bit A/
Konverter D (ADC). Kabeh sistem-on-a-chip (SOC) nduweni syarat daya ultra-rendhek lan kinerja cahya sithik sing unggul sing cocog banget kanggo aplikasi seluler.
Telpon seluler
PDA
kamera PC
| Paramèter | Nilai | |
| Format optik | 1/3.2-inch (4:3) | |
| Resolusi lengkap | 1600x1200 piksel (UXGA) | |
| Ukuran piksel | 2.8mx2.8m | |
| Area array piksel aktif | 4.73mm x 3.52mm | |
| Jinis rana | Electronic rolling shutter (ERS) kanthi reset global | |
| Tingkat pigura maksimum | 15fps kanthi resolusi lengkap, 30fps ing mode pratinjau, (800x600) |
|
| Tingkat data maksimal / jam master |
80 MB/s 6 MHz kanggo 80 MHz |
|
| Tegangan suplai | Analog | 2.5V-3.1V |
| digital | 1.7V-1.95V | |
| Aku/O | 1.7V-3.1V | |
| PLL | 2.5V-3.1V | |
| Resolusi ADC | 10-bit, on-die | |
| Tanggung jawab | 1.0/lux-sec (550nm) | |
| Rentang dinamis | 71dB | |
| SNR MAX | 42.3dB | |
| konsumsi daya | 348mW ing 15 fps, resolusi lengkap | |
| 223mW ing 30 fps, mode pratinjau | ||
| Suhu operasi | -30°C nganti +70°C | |
| Paket | Bare sing | |
• Teknologi pencitraan CMOS DigitalClarity™
• kinerja cahya kurang Superior
• Ultra-low-daya, kurang biaya
• Jam master internal digawe dening osilator loop terkunci fase on-chip (PLL)
• Electronic rolling shutter (ERS), scan progresif
• Prosesor aliran gambar terpadu (IFP) kanggo modul kamera mati siji
• Koreksi lan penambahan gambar otomatis, kalebu koreksi bayangan lensa
• Decimation gambar kasepakatan karo anti-aliasing
• Integrated nyata-wektu JPEG encoder
• Mikrokontroler terpadu kanggo keluwesan
• Antarmuka serial loro-kabel nyediakake akses menyang ndhaftar lan memori mikrokontroler
• Format data output sing bisa dipilih: ITU-R BT.601 (YCbCr), 565RGB, 555RGB, 444RGB, JPEG 4:2:2, JPEG 4:2:0, lan 10-bit mentah
• Output FIFO kanggo ekualisasi tingkat data
• Programmable I / O tingkat matèni
• Dhukungan lampu kilat Xenon lan LED kanthi adaptasi cahya cepet
• Dhukungan fleksibel kanggo fokus otomatis eksternal, zoom optik, lan rana mekanik
